Ajoyib termoplastik kompozitlar
Nov 14, 2024
Asosiy maslahat: Yangi texnologiyalar va materiallar samolyot konstruksiyalarini ishlab chiqarishni qayta ko'rib chiqishni tezlashtirmoqda.
Yangi texnologiyalar va materiallar samolyot konstruksiyalarini ishlab chiqarishni qayta ko'rib chiqishni tezlashtirmoqda.
Samolyot korpusi engilroq va tezroq
Fyuzelaj nafaqat yo'lovchilar va yuklarni sig'dira oladi. Shuningdek, u muhim elektr, mexanik, pnevmatik va gidravlik tizimlarga ega. Fyuzelaj tugagandan so'ng tizimlarni o'rnatish ishlab chiqarish xarajatlari va vaqtini oshiradi. Tizim ham og'ir. Engilroq, ishlab chiqarish osonroq bo'lgan termoplastik kompozit fuselaj bu kamchiliklarni bartaraf etishga yordam beradi.
Termoplastik qoplama bunga erishishi mumkin, chunki an'anaviy metall korpus qismlarini bir-biriga bog'lab turish uchun zarur bo'lgan ko'p sonli mahkamlagichlar endi talab qilinmaydi yoki talab qilinadigan raqam ancha kichikdir.
Uglerod tolasi bilan mustahkamlangan termoplastik polimer kompozitlari (CFRTP) degan ma'noni anglatadigan termoplastik kompozitlar yuqori haroratlarda qoliplanishi mumkin. Keyin u sovutiladi va quritiladi. Agar fyuzelajning odatiy segmentlari kabina va yuk qismlari bilan oqilona birlashtirilgan bo'lsa, ularni joriy qilish har bir samolyot uchun 10% dan ortiq strukturaviy vaznni tejashga olib kelishi mumkin.
CFRTP kompozitlari ham darhol ustunlikni taklif qiladi: ularni metall yoki uglerod tolali qismlarga qaraganda qayta ishlatish va qayta ishlash osonroq.
Oldindan o'rnatilgan modullar

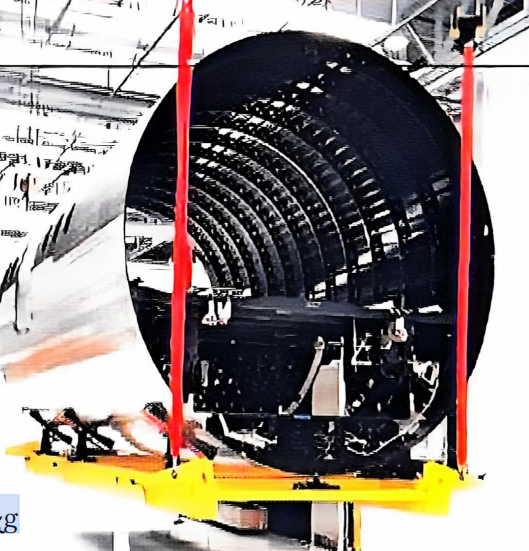

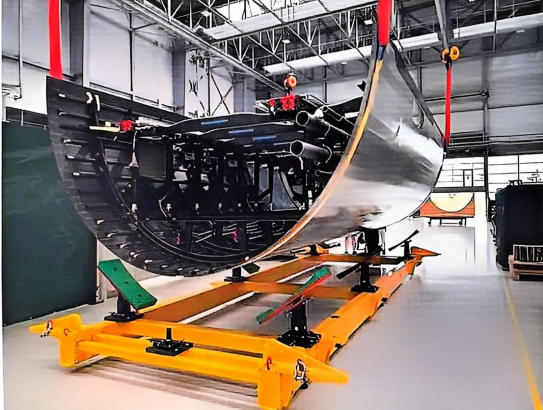

Bizning omborimizga qayting. MFFD ikkita yarim silindrsimon qobiqdan yoki modullardan iborat bo'lib, ular fyuzelaj barrelini tashkil qiladi. Pastki modullar tizimlar va simlar bilan oldindan jihozlangan; Unda kokpitning ba'zi belgilari bor.
Sof ishlab chiqarish tomonida termoplastik qoplama bu modullarni har biri MFFD da sinovdan o'tgan yangi usullar yordamida yig'ish imkonini beradi. Uning qobig'i, masalan, bir-biriga perchinlangan emas, balki avtomatlashtirilgan ultratovush yoki lazer nuqtali payvandlash orqali birlashtiriladi. Bu montaj ishchilari uchun nisbatan changsiz muhit yaratadi.
Keyin pastki fyuzelaj modelining tagligi avtomatik o'tkazuvchan payvandlash orqali mustahkamlanadi.
2024 yil oxiriga kelib, loyiha tugagach, MFFD aslida og'irlikni kamaytirish maqsadlaridan oshib ketdi va metall fyuzelaj bochkalari bilan solishtirganda neytral hisoblanadi. 40 dan ortiq texnik "mutaxassisliklar" yuqori darajada sinovdan o'tkazildi, ular kichik o'lchamli mikromexanikadan (kompozitsion materiallarning xatti-harakatlarini o'rganish) yangi turdagi armatura, asboblar va yuqorida tavsiflangan ilg'or payvandlash texnikasigacha.
MFFD ning buzg'unchi yondashuvi CFRTP kompozit samolyotlarini oyiga 100 ta tezlikda ishlab chiqarishga imkon berishi mumkin, bu kelajakdagi bitta yo'lakli samolyotlar uchun maqsadli ko'rsatkichdir. Iqtisodiy afzalliklarga qo'shimcha ravishda, yangi havo korpusining ilg'or arxitekturasi, past og'irligi va yuqori ishlab chiqarish tezligi "Clean Skies 2" maqsadlariga muvofiq hayot aylanish jarayonidagi chiqindilarni kamaytirishga yordam beradi.
Yevropa muvaffaqiyat tarixi
U tugallangandan beri namoyishchi Gamburgdagi ZAL amaliy aviatsiya tadqiqotlari markazida istiqomat qiladi. U aslida Stade yaqinidagi Fraungofer institutida yig'ilgan. Airbus Germaniyaning ikkala shahrida ham keng imkoniyatlarga ega. MFFD innovatsiyasi butunlay Yevropa muvaffaqiyat tarixidir. Airbus Saab, GKN Fokker, Germaniyaning DLR aerokosmik laboratoriyasi, Delft Texnologiya Universiteti va subpudratchini o'z ichiga olgan konsortsiumni tashkil etuvchi 13 ta asosiy hamkorlardan biridir.
"Agar akademik doiralar, tadqiqot markazlari va sanoat ishtirokchilari umumiy maqsad atrofida birlashsa, MFFD ajoyib misoldir", dedi Airbusdagi Clean Skies 2 jumbo platformasi rahbari York Rot. "Bir o'yinchining o'zi hech qachon bunday murakkablikdagi katta ko'rgazmali fyuzelaj silindrini etkazib bera olmaydi."
Toza osmon 2 loyihasi
