SMC yuk mashinasi deflektor qolipini ishlab chiqish va jarayoni
Oct 05, 2026
Energiya-oʻtish tendentsiyasi va yoqilgʻi{1}}iqtisodiga oid qoidalar asosida,SMC yuk mashinasi deflektoritijoriy avtomobillar uchun{0}}avtomobilni yengillashtirish darajasiga erishish, energiya sarfini kamaytirish, harakatlanish masofasi va yoqilg‘i tejash-ko‘rsatkichlarini yaxshilash uchun asosiy yechimga aylandi. Bu imtiyozlarni amalga oshirishning kaliti katta-o‘lchamdadirSMC siqish qoliplari.Qolib dizayni sifati to'g'ridan-to'g'ri shakllantirish hosildorligini, ishlab chiqarish tsiklining vaqtini, materiallardan foydalanish tezligini va tayyor qismlarning yakuniy avtomobil yig'ish mosligini aniqlaydi.
I. Bozor haydovchilari

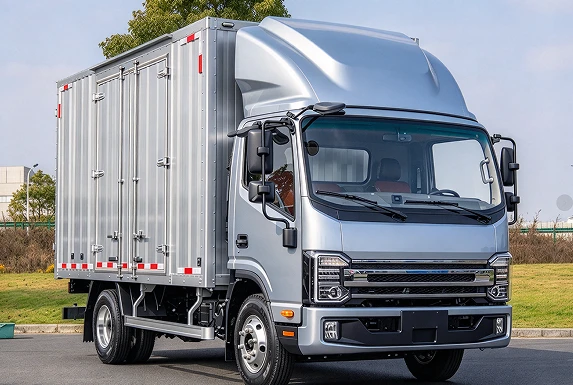

Mahalliy ogʻir yuk{0}}yuk yuk mashinalarining emissiyasiga oid qoidalar qatʼiylashib borar ekan va logistika sanoati avtomobil energiyasini tejash nazorati- uchun yuqori talablarni oshirar ekan, aerodinamik optimallashtirish OEM mahsulotlarini takrorlashning asosiy ustuvor yoʻnalishiga aylandi. Yuk mashinasi yarmarkalari kabinaning yuqori va ikkala tomoniga o'rnatiladi. Havo oqimini boshqarib, ular yuqori{4}}tezlikda haydash sharoitida shamol qarshiligini samarali ravishda kamaytiradi va yoqilg'ini 3%-5% tejash imkonini beradi. Pardalar bilan jihozlangan yangi-energetik yuk mashinalari uchun harakatlanish masofasi sezilarli darajada yaxshilanishi mumkin.
Plitalar qoliplash birikmasi (SMC)yuqori mustahkamlik, ob-havo va korroziyaga chidamlilik, murakkab kavisli yuzalar uchun integral shakllantirish qobiliyati va engil xususiyatlarga ega. U asta-sekin asosiy material variantiga aylandi va yuqori oqimdagi SMC siqish qoliplariga talabni oshirdi.
Mahalliy tijorat{0}}avtomobil sanoati ko'plab avtomobil modellarini moslashtirish va tez takrorlash yo'nalishiga o'tmoqda. Turli traktorlar va yuk mashinalari uchun qoplamalar egri sirt geometriyasi-da juda farq qiladi. OEMlar barqaror ommaviy ishlab chiqarishga qodir qoliplarni, shuningdek, bir nechta versiyalar uchun tezkor modifikatsiyani talab qiladi. Bu qolib yetkazib beruvchilarga bir vaqtda ishlab chiqish malakasi va qolipni qayta koʻrib chiqishga-tez javob berish uchun yuqori talablarni qoʻyadi. Shu bilan birga, tijorat avtomobillari uchun eksport buyurtmalarining ortib borayotgani xorijdagi mijozlar qisman o‘lchamli toleranslar, -A toifasidagi tashqi yuzalar va qarish qarshiligi bo‘yicha qat’iy standartlarni qo‘llashini anglatadi, bu esa SMC pardozlash qoliplari uchun texnik barni yanada oshiradi.
II. Kalıplar uchun asosiy texnik qiyinchiliklar

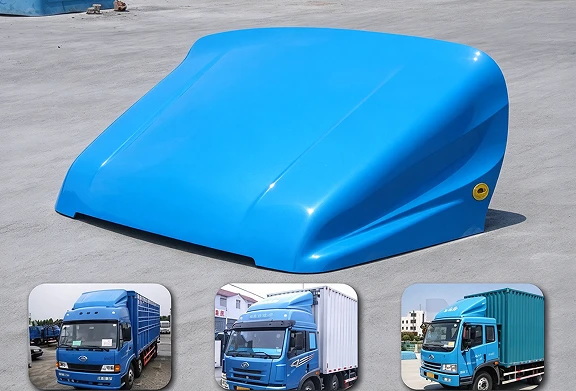

SMC yuk mashinasi deflektori katta o'lchamli, katta egri chiziqli yupqa devorli SMC komponentlari bo'lib, uning umumiy konturlari va murakkab, xilma-xil kavisli o'tishlari mavjud. Ularning mog'or rivojlanishi an'anaviy SMC qismlaridan sezilarli darajada farq qiladi. Asosiy texnik muammolar quyida umumlashtiriladi. Ushbu sohadagi og'riqli nuqtalarni nishonga olish,JMJT MOLD CHINA har bir qiyinchilik elementini hal qilish uchun maxsus texnik tadqiqotlar o'tkazdi.
1.Runner va to'ldirish nazorati
Fairinglar notekis taqsimlangan mahalliy mustahkamlovchi qovurg'alar va o'rnatish bosslari bilan to'lqinli egri sirtlarga ega. SMC materiallarining cheklangan oquvchanligini hisobga olgan holda, noto'g'ri darvoza joylashuvi osongina qisqa otish, tolalar aglomeratsiyasi va mahalliy payvand{1}}chiziq nuqsonlariga olib keladi. Dizayn bosqichida,JMJT qolipiCAE materialining oqim simulyatsiyasidan-bo'sh joyni joylashtirish, to'lib-toshgan oluklar va oqim-bo'g'uvchi tuzilmalarni optimallashtirish uchun foydalanadi. Bu siqilish vaqtida oqim old qismining sinxron rivojlanishini ta'minlaydi, bo'shliqni to'liq to'ldirishga erishadi va parchalanish tezligini pasaytiradi.
2. Shamollatish tizimini loyihalash
Yopiq mog'orni siqish paytida{0}}to'plangan havo tayyor mahsulotlarda pufakchalar, teshiklar va yuzadagi dog'lar paydo bo'lishining asosiy sababidir. Havo tutqichlari katta -kavisli pardaning burchaklarida va chuqur qovurg'alarida paydo bo'ladi.JMJT qolipimikro{0}}ventilyatsiya yivlari va teshiklarni aniq tartibga soladi. Yuqori sifatli echimlar uchun vakuumli shamollatish tizimlari bo'shliq ichidagi havoni tezda evakuatsiya qilish uchun birlashtirilgan. Bu -A klassi tashqi yuza sifatini kafolatlaydi va{4}}qayta ishlashdan keyingi silliqlash ishlarini kamaytiradi.
3.Toʻliq-Hududdagi yagona haroratni nazorat qilish
SMC siqish{0}}qoliplash jarayoni oynasi 140 darajadan 160 darajagacha. Pardali qoliplarning katta sirt maydoni tufayli, qolib yuzidagi harorat farqlari juda katta. Haddan tashqari mahalliy harorat haddan tashqari-qoralangan mo'rt qatronga sabab bo'ladi; haroratning etarli emasligi qismlarning to'liq qotib qolmasligi va -standartdan past mexanik ishlashiga olib keladi.JMJT qolipi mog'orni bir hil holga keltirish-va haroratning og'ishini cheklash uchun zonalangan ichki moy{0}}sxema dizaynini qabul qiladi. Bu butun qolip bo'ylab izchil quritilishini ta'minlaydi, burilish xavfini kamaytiradi va OEM{3}}belgilangan ±0,5 mm bardoshlik doirasida o'lchov xatosini saqlaydi.
4.Aşınmaya qarshilik va sirtga ishlov berish
Deflektor mog'orlari uchun bo'shliqlar odatda HRC50 dan yuqori qattiqlikka erishish uchun vakuumli söndürme bilan ishlov berilgan issiq{0}}ishchi asbob po'latini qabul qiladi. Oynani parlatish va sirt qoplamasi bilan birgalikda po'lat shisha tolalarning eroziv aşınmasına qarshi turadi. U -A sinfidagi oyna yuzalarini uzoq{4}}sozlamali ommaviy ishlab chiqarishda saqlaydi, qolipning xizmat qilish muddatini uzaytiradi va tez-tez abraziv parvarishlash xarajatlarini kamaytiradi.
5.Qalbdan chiqarish va qoralama-burchak dizayni
Fairinglarda bir nechta kavisli pastki kesmalar va-qovurg'alarni mustahkamlovchi xususiyatlar mavjud. Noto'g'ri chizilgan-burchak dizayni qismlarning yuzalarini tirnab qo'yadi yoki demontaj paytida yorilishlarni keltirib chiqaradi.JMJT qolipi asosiy egri sirtlar va chuqur{0}}qovurg‘a zonalari uchun farqlangan qoralama burchaklarni qo‘llaydi. Ejeksiyon{2}}tizimining tartibi, shuningdek, deformatsiya paytida katta{4}}oʻlchamli komponentlarning buzilishining oldini olish uchun koʻp nuqtali muvozanatli chiqarish uchun optimallashtirilgan.
III. Qolib va ishlab chiqarish liniyasi o'rtasidagi chuqur integratsiya
Yuqori -samarador SMC yuk mashinasi deflektor qolipi faqat statik qolipga-yuz ishlov berishning aniqligiga bog'liq emas. Asboblar va saytdagi ishlab chiqarish oʻrtasida uzluksiz muvofiqlik uchun-quyi oqim SMC siqish-qoliplash ishlab chiqarish liniyalarining haqiqiy ish sharoitlariga toʻliq mos kelishi kerak.
Loyihaning dastlabki-ishlab chiqish bosqichida,texnik guruh mijozlarning mavjud uskunalari parametrlarini, jumladan, gidravlik pressning nominal tonnaji, samarali plastinka o'lchami, qolip{0}}ochilish-yopish zarbasi va plastinka parallelligi kabi asosiy ko'rsatkichlarni to'liq to'playdi. Ushbu ma'lumotlarga asoslanib, qolipning umumiy tuzilishi, bo'shliqlar joylashuvi va siqish kuchini taqsimlash-, standart jarayon parametrlariga moslashuvchi maqsadli dizayn tugallandi: 310 MPa siqish bosimi va 24 -daqiqalik quritish davri. Avtomatlashtirilgan ishlab chiqarishga qo'yiladigan talablar ham to'liq hisobga olingan. Avtomatik bo'sh joyni yuklash va robot-yordamli qismlarni olish- kabi aqlli operatsiyalarni qo'llab-quvvatlash uchun qolip balandligi, chiqarish mexanizmlari va qismlarni-olib tashlash bo'yicha professional optimallashtirishlar amalga oshirilgan. Tijoriy avtomobil qismlarini-hajmidagi uzluksiz-ishlab chiqarish talablarini qondirish uchun har bir komponentning aylanish vaqti samarali tarzda qisqartiriladi.
Takroriy ishga tushirishning bir necha bosqichlari talab qilinadiqolipni{0}}sinash bosqichida.To'lib-toshgan yivlardan toshib ketish hajmini aniq sozlash, bo'shliqning ventilyatsiya holatini va truba xususiyatlarini optimallashtirish va SMC qisqarish nisbatini material xususiyatlariga ko'ra kompensatsiya qilish orqali katta{1}}o'lchamdagi qismlarda - tez-tez uchraydigan shakllanish nuqsonlari, masalan, egilish, sirt chuqurligi, pufakchalar va liniyalarning qisqarishi, mahalliy yo'l bilan qoplangan. Prototip namunalari ishlab chiqarilgandan so'ng, tekshirish oddiy ko'rinish va o'lchovli tekshirish bilan tugamaydi. Buyurtmachi bilan qo'shimcha tekshiruvdan o'tkaziladi, u qismning qattiqligini tekshirish, tashqi ob-havoga chidamlilik, bo'yoq-plyonka yopishishi va qoplama mosligini qamrab oladi. Komponentlarning har tomonlama ishlashi to'liq tasdiqlangan. Qolib topshirilgandan so'ng barqaror ommaviy ishlab chiqarish uchun mijozlarning ishlab chiqarish liniyalariga bevosita ulanish- amalga oshiriladi. Bu OEM yangi{10}}avtomobil komponentlari uchun ilmiy-tadqiqot ishlarini takrorlash davrlarini sezilarli darajada qisqartiradi va yangi mahsulotlarni-sharq etishni tezlashtiradi.
Foyda olishintegral siqish{0}}qoliplash qobiliyati, yuk mashinasi deflektori bir qadamda bir nechta funktsional xususiyatlarni yaratishi mumkin: spoyler tuzilmalari, o'rnatish boshliqlari, mustahkamlovchi qovurg'alar, joylashishni aniqlash uyalari va boshqalar. Bu an'anaviy ko'p{1}}komponentli murvat-bog'langan/bog'langan yig'ilishlarni almashtiradi. Bunday shakllantirish texnologiyasi umumiy qismlar sonini kamaytiradi va payvandlash, bog'lash va yig'ish kabi bir nechta quyi oqim jarayonlarini yo'q qiladi. Yig'ish uchun ish soatlari-va mehnat xarajatlari, yig'ish tolerantliklaridan kelib chiqadigan sifat xavflari sezilarli darajada kamayadi. Komponentlar ishlab chiqaruvchilari umumiy ishlab chiqarish xarajatlarini doimiy ravishda kamaytirishga erishadilar, bu esa monolit SMC siqish-qoliplash yechimining segmentlangan yig'ish jarayonlariga nisbatan eng muhim raqobatdosh ustunligini tashkil etadi.
SMC yuk mashinasi deflektor qolipikompozit{0}}material texnologiyasi va umumiy tijorat{1}}avtomobil samaradorligini bog‘lovchi muhim havola bo‘lib xizmat qiladi. Tijorat avtomobillari uchun energiyani tejash va elektrlashtirish tendentsiyalari- sharoitida faqat texnik to'siqlarni, jumladan, katta{4}}burilish, shamollatish, issiqlik balansi va aşınma qarshilikni yengib o'tish orqali{5}}ommaviy ishlab chiqarish rentabelligi va to'liq{6}}hayot tsikli xarajatlarini muvozanatlash orqali barqaror va ishonchli bo'lishi mumkin.SMC tashqi qismiXitoyning tijorat avtomobil sanoatining yuqori sifatli rivojlanishini qo'llab-quvvatlovchi echimlar etkazib berilishi kerak.
